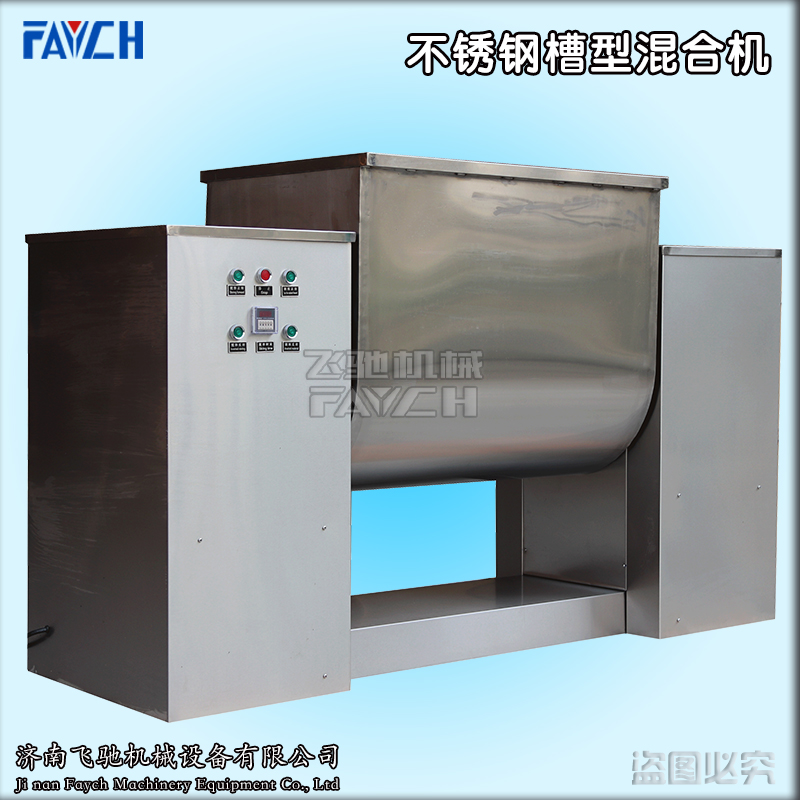

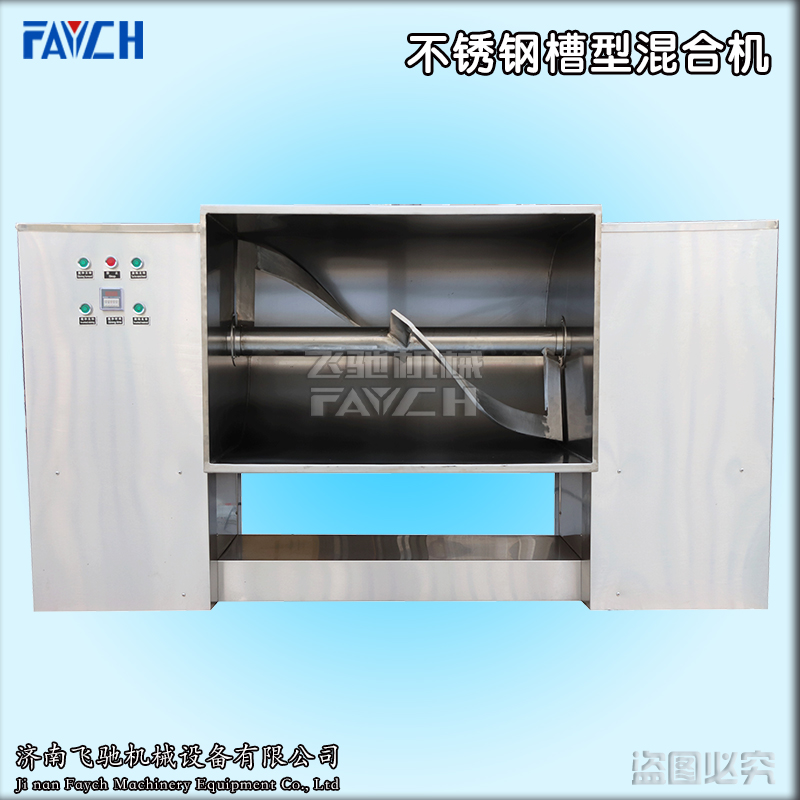

槽型混合机

一、用途
1、CH型混合机广泛应用于混合性物料,使不同比例主辅料混合均匀。
2、本机与物料接触部分采用不锈钢制造,搅拌轴两端设有密封装置能防止物料外泄。
二、主要结构特点
1、本机由电动机通过三角皮带轮、蜗杆、蜗轮拖动搅拌浆使其以24r/min转动。
2、搅拌轴两端单向推力球轴承及径向推力球轴承,能防止因负荷作用而产生的径向窜动。
3、倒料时,开动倒料开关,混合箱可在任意角度倒料。
收藏
  • 一、用途

    1、CH型混合机广泛应用于混合性物料,使不同比例主辅料混合均匀。

    2、本机与物料接触部分采用不锈钢制造,搅拌轴两端设有密封装置能防止物料外泄。

    二、主要结构特点

    1、本机由电动机通过三角皮带轮、蜗杆、蜗轮拖动搅拌浆使其以24r/min转动。

    2、搅拌轴两端单向推力球轴承及径向推力球轴承,能防止因负荷作用而产生的径向窜动。

    3、倒料时,开动倒料开关,混合箱可在任意角度倒料。

    三、技术参数

    规格

    工作容积(L)

    浆轴转速(r/min)

    主电机功率(kw)

    倒料电机功率(kw)

    外型尺寸(mm)

    机器重量(kg)

    CH-10

    10

    25

    0.55

    手动

    600x280x500

    40

    CH-20

    20

    24

    0.75

    手动

    750x380x650

    78

    CH-50

    50

    24

    1.1

    0.75

    980x425x820

    205

    CH-100

    100

    24

    2.2

    0.75

    1100x440x990

    250

    CH-150

    150

    24

    3

    0.75

    1290x600x1075

    310

    CH-200

    200

    24

    4

    0.75

    1590x660x1125

    430

    CH-300

    300

    24

    5.5

    1.5

    1890*670*1200

    520

    CH-400

    400

    24

    7.5

    1.5

    2140*710*1220

    580

    CH-500

    500

    22

    11

    1.5

    2435*900*1385

    680

    四、工作原理

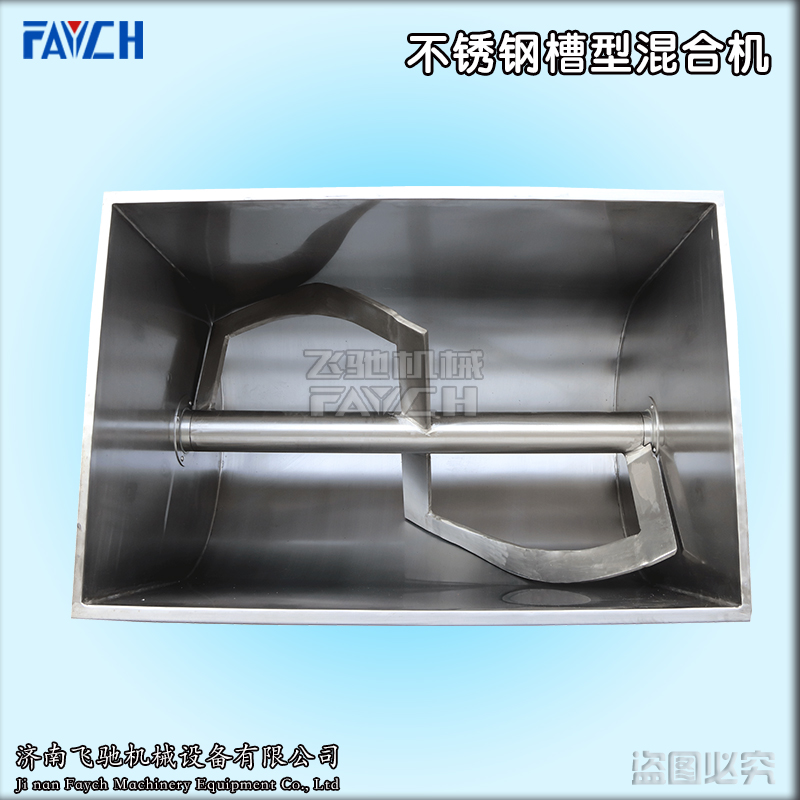

    运用浆叶在料槽内的旋转。将不同质物料均匀混合。圆槽混合机料槽与浆叶同时反向运转,较一般槽型混合机较高、混合均匀。传动机构主要采用锅轮、锅杆、齿轮传动,使用时无过大噪音,并有足够的储油量,能得到良好的润滑,并提高机器的使用寿命。本机用电器设备控制操纵、操作简便,采用自动点动倒料,减轻了操作者的劳动强度。

    五、试运转

    用户使用前必须检查机器各部,首先将搅拌浆混合箱密封装置及其各处涂油清洗干净,用手搬动三角皮带轮,检查有无别劲、阻碍、搅拌浆旋向是否正确,电器是否灵敏等,当确认无误时,再进行空车试验,各部传动灵活无异常噪音,无振动现象,搅拌浆无刮壁现象,各轴承温度<60℃,电器性能良好,零件齐全,经检查运转正常,符合使用要求后才能正式正常开始生产。

    六、操作方法

    1、装料以浸没搅拌浆为宜,然后盖好盖,再开车。

    2、倒料时先停车,将盛料箱放在机架前,将上盖拿下来,开动倒料开关,使混合箱倾斜将料倒出。

    七、维护与保养

    1、三角带日久松弛,应加以调节,以免皮带打滑磨损,但也应防止过紧发热。

    2、电器线路应避免受潮。
