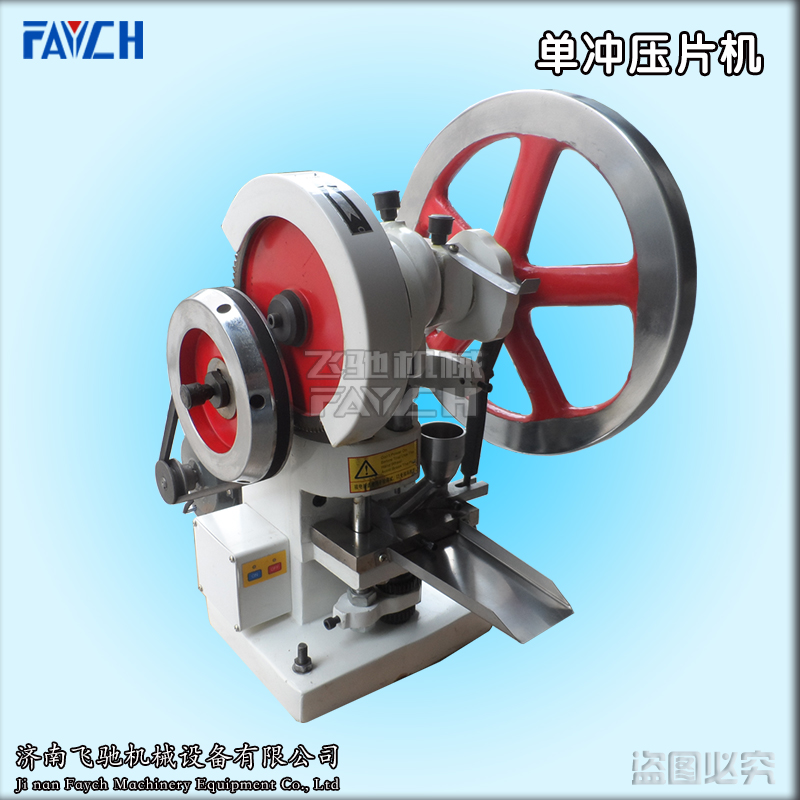

DYP-6T铁质单冲压片机 奶片压片机

DYP-6T单冲压片机优势：

  DYP-6钙片压片机是在DYP-5单冲压片机上，不断进行技术革新，引进国外技术而研制生产的机器。本机用以将各种颗粒状原料压制成圆片，异形片。该机性能优良，适应性强，效率高，使用方便，无电时也可手摇片，物料的充填深度，压片厚度均可调节，可以清楚地看到机械操作的情况。所压制的片剂厚度均匀，光泽度高，无需抛光，成功率可达100%。本机属于单层电动手动压片机，片剂厚度可达10mm，最大充填深度达20mm，本机装有接料板，压制好的片剂直接从接料板下料到接料盘中。机器配备一套常用的压片模具，也可根据需要提供刻字模和异型模。该产品畅销全国三十多个省、市、区，并出口德国、俄罗斯、越南、印度等多个国家和地区，深受国内外客户的广泛好评。

一、产品简介：

  单冲压片机能将粉粒状原料压制成片剂，本机性能优良，适应性强，使用方便，易于维修，体积小，重量轻，无电时也可手摇片。本机只装一付冲模，物料的充填深度，压片厚度均可调节，能适应制药行业压制各种中、西药征剂的要求和其它行业压制各种类似产品的要求，深受各待业广大用户的欢迎。

二、工作原理：

  本机是一种小型台式电动连续压片的机器，压片机下冲的冲头部位(其工作位置朝上)由中模孔下端伸入中模孔中，封住中模孔底，利用加料器向中模孔中填充药物，上冲的冲头部位(其工作位置朝下)自中模孔上端落入中模孔，并下行一定行程，将药粉压制成片，上冲提升出孔。下冲上升将药片顶出中模孔，完成一次压片过程，下冲降到原位，准备下一次填充。

三、适用范围：

  适用于制药厂、化工厂、医院、科研单位、实验室试制和小批量生产。

四、加工范围：

  小型单冲压片机通用于中/西药粉末、金属粉末、陶瓷粉末、电子元件、化工原料成型加工

（1.5吨单冲压片机常用的模具规格有4mm-12mm,公司都有以上现成模具可以选择；5吨单冲压片机常用的模具规格有4mm-18mm,公司都有以上现成模具可以选择；6吨单冲压片机常用的模具规格有4mm-25mm,公司都有以上现成模具可以选择.）

五、适用行业例举：

  单冲压片机可压圆片，异形片，带字片剂，非常适合于实验室用于研制新产品。

与DYP-1.5T、DYP-5不同的是：DYP-6T单冲压片机的压力为60kn，压力更大，所生产的片剂含量准确，重量差异小，硬度适当，外观美，色泽好，最适合制药，化工，食品，保健，农药，电子电池、冶金陶瓷等行业小批量生产中药片剂、西药片剂、钙片、口含片、螺旋藻片、奶片、糖果片、泡腾片、咀嚼片、调味块、鸡精块、樟脑丸(卫生球)、芳香片、消毒片、化肥片、农药片、纽扣电池、电子元件、末冶金粉、陶瓷等。

1、制药行业：中药片剂、西药片剂、营养素片等

2、食品行业：糖果片、咖啡片、润喉糖、巧克力豆、调味料块等

3、保健品行业：口含片、奶片、钙片、蜂胶片等

4、电子电池行业：电子元件、纽扣电池等

5、化工行业：芳香球、化肥片、蚊香片、催化剂、消毒片剂、粉饼等

6、冶金陶瓷行业：触媒、冶金粉末粒、陶瓷粒、金属片等

六、单冲压片机技术参数：

安装与调整

1 压片机的安装与调整

1) 压片机安装在牢固的木制工作台上（也可安装在水泥台上）用三副M12地脚螺钉固定。工作台面至地面的高度约600毫米左右（以手摇，操作方便为度）。

为了拆卸修理方便，在木制工作台上对应下冲芯杆的位置处还应有一个直径约35毫米的孔。

2) 接通电机电源前应将电动机接好地线，以保安全。先卸下三角皮带，接通电机电源，开动电机观察电机旋转方向是否正确（电机轴的旋转方向应与防护罩或手轮上的箭头方向相反）。若旋转方向不对，则另行接线。然后再把三角皮带装好。

2 压片机模具的安装与调整

1) 冲模的安装

（1）安装下冲

旋松下冲固定螺钉，转动手轮使下冲芯杆升到最高位置，把下冲杆插入下冲芯杆的孔中（注意使下冲杆的缺口斜面对准下冲紧固螺钉，并要插到底）最后旋紧下冲固定螺钉。

（2）安装上冲

旋松上冲紧固螺母，把上冲杆插入上冲芯杆的孔中，要插到底，用扳手卡住上冲芯杆下部的六方、旋紧上冲紧固螺母。

（3）安装中模

旋松中模固定螺钉，把中模拿平放入中模台板的孔中（同时使下冲进入中模的孔中），按到底，然后旋紧中模固定螺钉。放中模时须注意把中模拿平，以免歪斜放入时卡住，损坏孔壁。

（4）用手转动手轮、使上冲缓慢下降进入中模孔中，观察有无碰撞或磨擦现象，若发生碰撞或摩擦，则松开中模台板固定螺钉（两只），调整中模台板固定的位置，使上冲进入中模孔中，再旋紧中模台板固定螺钉，如此调整直到上冲头进入中模时无碰撞或摩擦方为安装合格。

2) 出片的调整

转动手轮使下冲升到最高位置，观察下冲口面是否与中模平面相齐（或高或低都将影响出片）。若不齐，则旋松蝶形螺丝，松开齿轮压板转动上调节齿轮，使下冲口面与中模平面相齐，然后仍将压板按上，旋紧蝶形螺丝。

至此，用手摇动手轮，空车运转十余转，若机器运转正常，则可加料试压。进行下一步调整。

3) 充填深度的调整（即药片重量的调整）

旋松蝶形螺丝，松开齿轮压板，转动下调节齿轮，向左转使下冲芯杆上升，则充填深度减少（药片重量减轻）。反之，向右转则充填量增大。调好后仍将齿轮压板按上，旋紧蝶形螺丝。

4) 压力的调整（即药片硬度的调整）

旋松连杆锁紧螺母、转动上冲芯杆，向左转使上冲芯杆向下移动，则压力加大，压出的药片硬度增加；反之，向右转则压力减小，药片硬度降低。调好后用扳手卡住上冲芯杆下部的六方，仍将连杆锁紧螺母旋紧。

至此，冲模的调整基本完成，再启动电机试压十余片，检查片重、硬度和表面光洁度等质量，如合格，即可投料生产。在生产过程中，仍须随时检查药片重量，及时调整。

拆卸

1 压片机冲模的拆卸

（1）旋松上冲紧固螺母，即可将上冲杆拔出，苦配合较紧，可用手钳夹住上冲杆将其拔出，但要注意不可损伤冲头棱刃。

（2）拆卸中模

旋松中模固定螺钉，旋下下冲固定螺钉，旋松蝶形螺丝，松开齿轮压板。转动调节齿轮，使下冲芯杆上升约十毫米，轻轻转动手轮，使下冲芯杆将中模顶出一部分，用手将中模取出，若中模在孔中配合紧密，不可用力转动手轮硬顶，以免损坏机件。这时须拆下中模台板再取出中模。

（3）拆卸下冲

先旋下下冲固定螺钉，再转动手轮使下冲升至最高位置，即可用手拔出下冲杆。若配合紧密，可用手钳夹出（注意不要损伤冲头棱刃）。

（4）冲模拆卸后尚需转动调节齿轮，使下冲芯杆退下约10毫米，转动手轮例下冲芯杆升至最高位置时，其顶端不高于中模台板的底面即可（这一步要注意，以防使用时发生下冲芯杆与中模顶撞）。后仍将下冲固定螺钉旋上。

2 压片机主要机件的拆卸与安装

1 中模台板

拆卸：抽出挡板，取下料斗，旋出加料器紧定螺钉，旋下加料器固定螺柱和弹簧，取下加料器，旋下中模台板固定螺钉及弹簧垫圈，即可取下中模台板。安装：参考上述相反顺序进行。在旋上加料器紧固螺钉时，须注意对正，以免损坏加料器的丝孔。

2 上冲芯杆

拆卸：旋松连杆锁紧螺母，转动上冲芯杆使其与连杆脱离，转动手轮使偏心轮壳升至最高位置，转动偏心轮壳使连杆摆至前上方，即可将上冲芯杆从模架孔的上方抽出。安装：参考上述相反顺序进行。

3 下冲芯杆

拆卸：旋下下冲固定螺定，蝶形螺丝及齿轮压板，转动调节齿轮，使下冲芯杆下降并从机身底孔下取出。安装：参考上述相反顺序进行。

4 连杆

拆卸：先拆下上冲芯杆，再取下连杆销上的钢丝挡圈，取出连杆销，即可取下连杆。安装：参考上述相反顺序进行。

5 大皮带轮、小齿轮及过桥轴

拆卸：拆下三角皮带，旋下过桥轴右端螺母及垫圈（在机身里面），用手拿牢大皮带轮即可连同小齿轮和过桥轴一起抽出来，然后可再将过桥轴从轮孔中抽出。（大皮带轮与小齿轮及轴套三者压为一体，一般不需要拆开）。

安装：参考上述相反顺序进行。

6 主轴

拆卸：拆卸主轴应两人进行。首先拆下大皮带轮，再旋下螺母取下杠杆、杠杆轴及充填滚轮（必要时再拆下手轮及充填凸轮），卸下防护罩，旋下螺钉及垫圈，用木锤敲打大齿轮内侧的非工作面（不可重打）将其拆下（注意勿使提升滚轮丢失），再用木锤或铜棒敲打轴端（注意不要损伤轴端螺孔），同时拿牢轴的另一端并扶住偏心轮壳，慢慢将主轴拆下。

安装：参考上述相反顺序进行。

操作过程

操作前物料准备：

配料—原辅料预处理—物料混合（加润湿剂，粘合剂）—制湿粒—颗粒干燥—整粒

1 手动压片：加入少量药粉，装上接料板，取下防护罩，转动手轮进行试压片。

2 电动压片：装上防护罩，添加药粉，开机后进行电动压片，压片中可连续加料。

操作技巧

1 压片机在使用前必须将全部油杯、油孔和摩擦面加上润滑油，并空车运转使各摩擦面布满油膜，延长机器使用寿命。

2 每班前和每次调班后都须手摇试压几片，无问题后再开电动压片，这样可延长模具的使用寿命。

3 冲模的保存：清洁干净后，涂上一层食品级润滑油（机油，食用油都可以），放入专门的保护盒内或冲模储存盒中置于架上，应标明规格尺寸，放在架上保存。

4 压片前将物料进行颗粒筛选，以免压片时出现由原料引起的片剂松片，裂片，片重差异等。

5 片型的选择：正确地选择片型是压片冲模成功的第一步。例如咀嚼片对硬度要求较高，且能方便咀嚼，大多选用斜边型的平片；需要薄膜包衣的可选择浅凹形的。中药片因其原料中无粘合剂及润滑剂，要求压片时压力要大，片型以浅凹的为好。含糖量大的片剂，片型设计以浅凹或平面为佳。中模可使用合金钢或硬合金。深凹型的片型冲模容易损坏，尽量少采用。

6 拆卸上冲模时，可用大力钳压紧模具（为防止大力钳碰到台柱而造成损坏，可在大力钳上面放上小木头），一手摇动手柄，另一手拿住大力钳，即可成功取下上冲模。

7 安装上冲模时，如果直接接触中模，可能会操作上冲模，这时可在台板上面放一块木片，然后摇动手柄，即可！

8 每天使用完毕后应将剩余粉粒取出，擦清机器各部。若停用时间较长，则须拆下冲模，将机器各磨擦面。工作面擦净，涂以防锈油，罩上防尘衣；冲模应擦净后浸入油中保存。

使用注意事项

1 初次使用前应对照机器实物仔细阅读本说明书，然后再使用。

2 本机器只能按一定方向运转（见手轮或防护罩上的箭头所示），不可反转，以免损坏机件。在压片调整时尤须注意，不要疏忽。

3 皮带松紧调节：通过电机底板上的两个调节螺母进行调节。调整后注意锁紧。

4 无电源时用手摇压片，应将三角皮带拆下，以减少阻力及磨损。但不要将大皮带轮也拆下来，因为大皮带轮兼有飞轮省力的作用。

5 电动压片时须将手轮上的转动手柄扳倒，以免运转时伤人。

6 无论手动压片或电动压片，在启动前都应使上冲芯杆处在上升位置然后再启动。若在上冲处于下降的情况下启动，则刚刚开始启动就进入了中模压片，这时由于机器的运转还未升上去、惯性较小，容易发生顶车事故。（即上冲头进入中模后由于药片的抗力而“顶死”，使机器停止运转。顶车时由于负荷较大、往往损坏机件或烧毁电机）。

7 顶车后的处理方法

（1）在电动压片时发生顶车情况，应立即关闭电源，以免烧毁电机。

（2）顶车情况较轻时，可用手转动手轮使上冲通过“死点”（但不可反转，以免加料器重复加料，造成更严重的顶车）。

（3）顶车后若手轮扳不动，则将扳棒（本机附件，插入大皮带轮锥面上的孔中用手扳转，即可通过死点，（注意：大皮带轮的转动方向应与手轮的转动方向相反）。

（4）扳棒只允许一人使用，若顶车情况严重，一个人扳不动，则须按第（5）条处理方法，切不可两个人扳，也不可在扳棒上加铁管或用长铁棒代替扳棒。以免过大的顶力损坏机器。

（5）严重顶车时，旋松连杆锁紧螺母，扳转上冲芯杆，使其上升以减小压力，再转动手轮将药片顶出。然后重新调整药片硬度。

8 在压片过程中须经常检查药片质量（片重、硬度、表面光洁度等），并及时调整。

9 压片前的配料制粒工艺对压片有很大的影响。如药料和滑料、填料、粘结剂等辅料的配方，制颗粒的情况（粉子的状况、颗粒松紧、粉粒的比例、含水量等）、都直接影响药片质量。并往往由于配料制粒不当而不能成片，甚至损坏机器。因此，本机器不能用于半固定的或潮湿的或无颗粒及细粉子的压片。在使用中若发现压力已调得相当大仍压不成片或虽压成片但出现过于疏松、起动、碎片、麻点、掉粉等现象，就应从配料等方面找出原因，加以解决。切不可一味调整加大压力，以至损坏机器。此外，有些药料压出的药片硬度虽然不大，但具有一定的韧性，其搞摔搞震性并不差（通常以从1-1. 2米高度掉在地面不碎即可），因此应以满足运输保管的要求为度，不要单从硬度着眼，以免压片压力过大，损坏机器。
